将常量定义到指定的Flash地址

Keil MDK开发ARM 内核的MCU时,将常量定义到指定的Flash地址中,使用 __attribute__( at(绝对地址) )即可,如:

//定位在flash中,其他flash补充为0
const u32 myConstVariable_1[128] __attribute__((at(0x08001000))) = {0x12345678,0x22221111};

沁恒RISC-V MCU ,通过Mounriver Studio(MRS)开发时,暂时不支持__attribute__( at(绝对地址) )命令。可通过如下步骤实现:

1. 编辑ld链接文件,添加SECTIONS段

    .flash_test_address :
{
. = ALIGN(4); /*4字节对齐*/

/*ORIGIN(FLASH)为 MEMORY定义的FLASH的起始地址(CH32V103为0x08000000),指定到从FLASH起始的0x1000长度的位置*/
. = ORIGIN(FLASH)+0x1000;

/*链接时*KEEP()可以使得被标记段的内容不被清除*/
KEEP(*(SORT_NONE(.test_address_1)))

. = ALIGN(4);
} >FLASH AT>FLASH

如需将变量定义到Flash的最后,将此段添加到 .text段后面,注意指定的Flash地址要大于程序编译大小。

2. 函数中使用attribute((section(".xxx")))定义常量

2.1 定义单字节常量

const uint8_t myConstVariable_1 __attribute__((section(".test_address_1"))) = 0x11;/*地址为0x00001000*/

查看map文件,常量地址如下:

sections .flash_test_address段中以4字节对齐,其余3字节补0。

二进制bin文件0x1000地址信息如下;

2.2 定义连续的多个单字节常量

const uint8_t myConstVariable_1 __attribute__((section(".test_address_1"))) = 0x11; /*地址为0x00001002*/
const uint8_t myConstVariable_2 __attribute__((section(".test_address_1"))) = 0x22; /*地址为0x00001001*/
const uint8_t myConstVariable_3 __attribute__((section(".test_address_1"))) = 0x33; /*地址为0x00001000*/

ld文件中flash_test_address 段默认从指定地址开始为其分配连续的地址,查看map文件,常量地址如下:

二进制bin文件0x1000地址信息如下;

2.3 定义多个不连续的常量

此时需要修改ld文件

.flash_test_address :
{
. = ALIGN(4); /*4字节对齐*/

/*ORIGIN(FLASH)为 MEMORY定义的FLASH的起始地址(CH32V103为0x08000000),指定到从FLASH起始的0x1000长度的位置*/
. = ORIGIN(FLASH)+0x1000;

/*链接时*KEEP()可以使得被标记段的内容不被清除*/
KEEP(*(SORT_NONE(.test_address_1)))

/*ORIGIN(FLASH)为 MEMORY定义的FLASH的起始地址(CH32V103为0x08000000),指定到从FLASH起始的0x1040长度的位置*/
. = ORIGIN(FLASH)+0x1040;

/*链接时*KEEP()可以使得被标记段的内容不被清除*/
KEEP(*(SORT_NONE(.test_address_2)))

. = ALIGN(4);
} >FLASH AT>FLASH

在函数中定义两个指定地址的常量

const uint8_t myConstVariable_1[8] __attribute__((section(".test_address_1"))) = {0x11,0x22,0x33,0x44}; /*首地址为0x00001000*/
const uint8_t myConstVariable_2[4] __attribute__((section(".test_address_2"))) = {0x55,0x66}; /*首地址为0x00001040*/

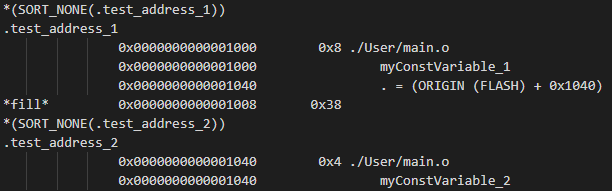

查看map文件,常量地址如下:

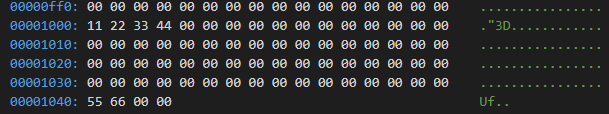

二进制bin文件0x1000地址信息如下;

这样指定的方式会造成中间段有56个字节的flash无法分配内容,浪费了,不建议这样指定,如果实在要这样做,需要严格控把控,可根据间隔的大小,指定编译后小于该间隔的函数存储到该flash块。

如指定函数Delay_Init编译后存放test_address_1块内,紧跟定义的常量后。

/*******************************************************************************
* Function Name : Delay_Init
* Description : Initializes Delay Funcation.
* Input : None
* Return : None
*******************************************************************************/
__attribute__((section(".test_address_1"))) void Delay_Init(void)
{
p_us=SystemCoreClock/8000000;
p_ms=(uint16_t)p_us*1000;
}

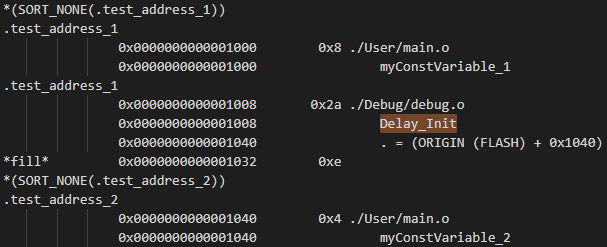

Delay_Init函数编译后的大小为0x2a,编译后的map文件如下:

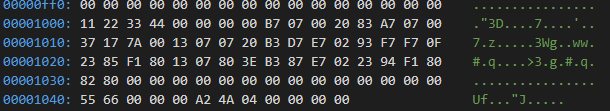

二进制bin文件0x1000地址信息如下:

(新增的A2 4A 04 指令暂时不详)
